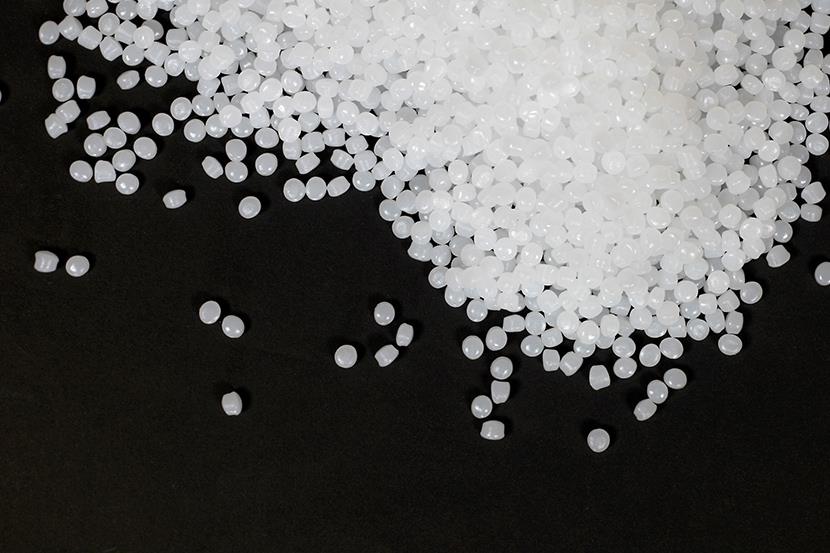

Teflon™AF树脂



一种具有出色的光学透明度和透气性的氟聚合物。Teflon™AF（非晶氟聚合物）树脂具有与非晶聚合物一样出色的光学透明度和机械性能。这种树脂在很大的温度范围内都能展现卓越的性能，并且能保持出色的电气性能和耐化学腐蚀性。独特的化学结构增强了树脂产品的通用性，让这一等级的树脂比其他氟聚合物更为出色。



特性和优势：

Teflon™AF树脂是一种高性能氟聚合物树脂，具有出色的耐化学腐蚀性和耐热性。这种非晶氟聚合物树脂具有特殊的分子结构，可以带来以下附加优势：

出色的光学透明度

较低的折射率

出色的紫外线稳定性和透射性

尺寸稳定性

成型收缩率降低

即使在千兆赫级频率下，介电常数也较低（1.89至1.93）

低损耗因子，湿敏性/吸湿性好

高压缩性，透气性好

可溶于全氟化溶剂中

Teflon™AF等级

可以提供两种等级的Teflon™AF粉末状树脂产品或解决方案：AF 1600X(*Tg 160°C[320°F])和AF 2400X-J(Tg 240°C[464°F])。

树脂



AF 1600X



AF 2400X-J



解决方案：



AF 2400 1%



AF 1601 6%



AF 1601 18%



有关更多信息，请参阅Teflon™AF树脂性能与加工页面。



*Tg指玻璃转变温度



应用：

Teflon™AF树脂的用途广泛，可以应对当前和未来的材料挑战。



光学材料：

Teflon™AF产品具有很大的灵活性。它们可以用作需要低折射率要求的光学设备的透明涂层。它们还可以在具有不同温度和光波(UV-IR)的侵蚀性化学环境中展现卓越的性能。



此类用途包括微波炉透镜盖、雷达和光学设备、光纤、光纤包层、光电设备、紫外线电池和窗户、钝化和防护涂层以及光学设备的抗反射涂层。



3D打印：

采用Teflon™AF产品制成的薄膜的光学透明度和透气性可以实现高效的3D打印和制造。



半导体和加工材料：

凭借良好的尺寸稳定性、高温工况下出色的刚性和化学惰性，Teflon™AF产品可以让新一代的计算机芯片展现至关重要的电气性能。



介电材料：

Teflon™AF产品易于成型，可采用旋涂工艺。其他用途包括用于混和/夹层式集成电路包装的钝化层和封装。



生物医用材料：

Teflon™AF产品可以涂覆在其他基质上，增强光学传感和诊断应用中的生物相容性，还可以用作气体和液体的分离介质。







Teflon™AF树脂
一、核心概述：它到底是什么？
Teflon™AF（Amorphous Fluoropolymer，无定形氟聚合物）是美国科慕公司生产的一种高性能特种塑料。它与我们熟悉的结晶性特氟龙（如PTFE）最大的不同在于其无定形结构。
简单比喻：如果把传统特氟龙（PTFE）的分子结构想象成一群排列整齐的士兵（结晶），那么Teflon™AF的分子结构就像一群随意站立的普通人（无定形）。这种“随意”的结构，带来了革命性的性能提升。

二、突出特性：为何它能独步天下？
Teflon™AF集多种极端性能于一身，是其被誉为“梦幻材料”的原因。
1.极致的光学性能
极高透光率：在从深紫外到近红外的广阔波段内都拥有极高的透明度。
极低折射率：拥有目前所有固体材料中最低的折射率（约1.29-1.31），这使得它在光学设计中能有效减少光反射损失。

2.卓越的化学稳定性
继承了特氟龙家族的优良传统，对几乎所有的化学品（强酸、强碱、有机溶剂等）都具有出色的耐受性，堪称“百毒不侵”。

3.极低的介电常数
具有所有固体塑料中最低的介电常数（约1.89-1.93），是制造高性能电子元件和高速电路板的理想绝缘材料。

4.极高的气体渗透性
对气体（如氧气、二氧化碳）具有极高的渗透率，是其他塑料的成百上千倍。这一特性在气体分离膜领域极具价值。

5.优异的热稳定性
连续使用温度高达260°C以上，玻璃化转变温度（Tg）高（AF-1600:160°C；AF-2400:240°C），在高温下仍能保持性能稳定。

6.不粘性与低表面能
表面能极低，具有出色的防粘、防污、憎水憎油特性，易于清洁。

三、 主要牌号与应用领域
科慕公司主要提供两种牌号，其区别主要在于性能和加工方式：

特性	Teflon™ AF 1600	Teflon™ AF 2400
玻璃化转变温度	约 160°C	约 240°C
固含量	约 1% (在特殊溶剂中)	约 5% (在特殊溶剂中)
主要形态	固体粉末或溶液	固体粉末或溶液
加工方式	溶液加工为主（旋涂、喷涂、浸涂）	溶液加工为主（旋涂、喷涂、浸涂）
特点	更易溶解，适合制备超薄涂层	固含量更高，适合制备更厚的涂层或薄膜



基于这些特性，Teflon™AF的主要应用领域包括：
1、高端光学与半导体
光学涂层：用于相机镜头、激光器窗口、光纤通信元件，利用其低折射率作为增透膜。
深紫外光学：用于半导体光刻机的光学元件，因为它在深紫外波段仍有高透光率。
半导体加工：作为抗反射涂层和防护层，用于芯片制造过程。

2、电子电气
高频高速电路：作为基板材料或涂层，用于5G通信、毫米波雷达、高性能计算等领域，其低介电常数能显著减少信号延迟和损耗。
芯片封装：用于保护敏感的微电子器件免受环境侵蚀。

3、化学与工业
耐腐蚀涂层：涂覆于反应釜、管道、阀门内壁，用于处理极端化学品。
气体分离膜：利用其高气体渗透性，从混合气体中分离特定组分（如制氧、碳捕获）。

4、分析仪器与医疗
色谱仪部件：用于制作或涂覆液相色谱仪的管路和接头，因其化学惰性不会干扰分析结果。
微流控芯片：作为基材，用于生物医学检测和分析。
